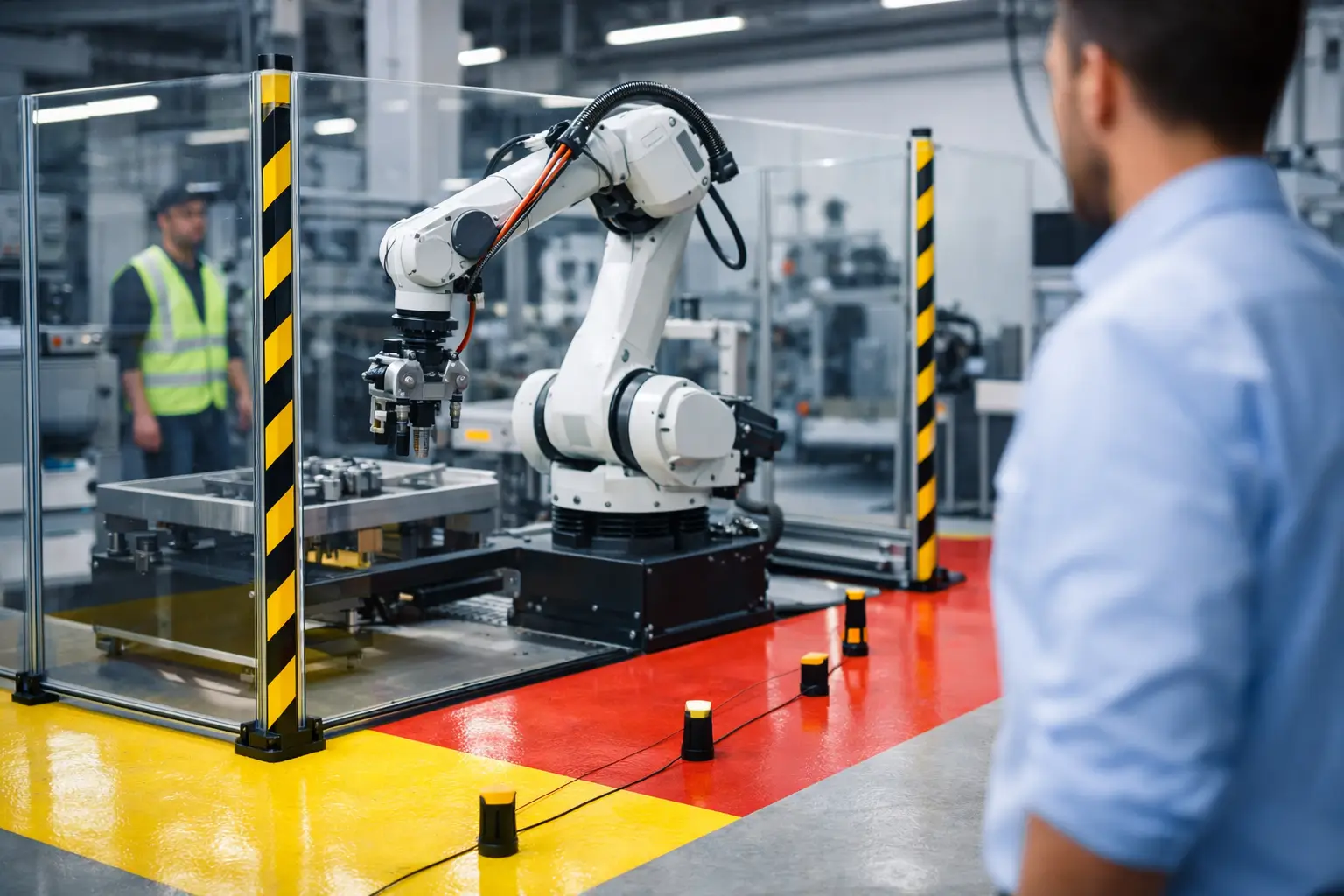

Een robotcel die technisch goed draait, kan alsnog een veiligheidsrisico vormen zodra een medewerker de zone betreedt voor omstellen, storingen oplossen, kwaliteitscontrole of onderhoud. Veiligheidszones rond robots inrichten begint daarom niet met het plaatsen van een hekwerk, maar met inzicht in de werkelijke bewegingen, taken en risico’s in en rond de installatie. Alleen dan ontstaat een oplossing die mensen beschermt zonder de productie onnodig te vertragen.
Begin met de risicoanalyse, niet met de afscherming
De benodigde veiligheidszone wordt bepaald door de risico’s van de complete robottoepassing. Niet alleen de robotarm telt mee, maar ook de grijper, het werkstuk, gereedschap, randapparatuur, intern transport en mogelijke vallende of wegschietende delen. Een robot die een scherpe plaat verplaatst stelt andere eisen dan een robot die dozen palletiseert. Ook de snelheid, belasting, reikwijdte en onverwachte bewegingen bij een storing moeten worden meegenomen.
Een risicoanalyse volgens de principes van EN ISO 12100 brengt deze gevaren systematisch in beeld. Daarbij kijkt u naar de volledige levenscyclus: normaal produceren, instellen, reinigen, onderhoud plegen, storingen verhelpen en demonteren. Juist buiten de normale productiemodus ontstaan vaak de situaties waarin medewerkers dicht bij de robot komen.
De uitkomst bepaalt welke beschermende maatregelen nodig zijn en hoe ver de grens van de zone van het gevaar af moet liggen. Een standaardafstand of een hekwerk op basis van beschikbare vloeroppervlakte is dus geen betrouwbare aanpak. De stopafstand van de robot en de reactietijd van de beveiliging zijn bijvoorbeeld rechtstreeks van invloed op de positie van een veiligheidsscanner of lichtscherm.
Kies per zone de juiste veiligheidsfunctie
Een goed ingerichte robotomgeving bestaat vaak uit meerdere zones met elk een eigen functie. De gevarenzone is het gebied waar letsel kan ontstaan door beweging, beknelling, snijden of impact. Daaromheen ligt doorgaans de beveiligde ruimte: het gebied dat niet zonder gecontroleerde veiligheidsfunctie mag worden betreden. Buiten die begrenzing moet de operator zijn werk normaal en veilig kunnen uitvoeren.
Een fysieke machineafscherming is vaak de meest duidelijke oplossing voor de vaste delen van de cel. Denk aan gaashekwerk, plaatwerkpanelen of een gesloten omkasting wanneer er risico is op lasspatten, geluid, stof of wegschietende delen. De constructie moet bestand zijn tegen het voorzienbare risico. Een laag hekwerk dat eenvoudig te passeren is, biedt in de praktijk weinig bescherming, ook al staat het netjes op tekening.
Waar materiaal in en uit de cel moet bewegen, kan een niet-scheidende beveiliging beter passen. Veiligheidssensoren, scanners, lichtschermen en veiligheidsmatten kunnen een zone bewaken zonder een vaste doorgang te blokkeren. Dat werkt vooral goed bij palletiseeropstellingen, geautomatiseerde productielijnen en logistieke toepassingen met frequente toevoer. De keuze hangt af van de omgeving: vervuiling, reflecties, heftruckverkeer, voetgangersroutes en beschikbare stopafstand beïnvloeden de betrouwbaarheid.
Toegang is een proces, geen opening in het hek
Een deur in een robotafscherming is een veiligheidsfunctie. Zodra deze wordt geopend, moet de gevaarlijke beweging veilig stoppen of voorkomen worden. Bij toegang tot een ruimte waar iemand volledig kan binnentreden, is vergrendeling met borging vaak nodig. De deur blijft dan gesloten totdat de risico’s daadwerkelijk zijn verdwenen, bijvoorbeeld doordat de robot tot stilstand is gekomen en geen restenergie meer aanwezig is.
Ook herstart verdient aandacht. Een installatie mag niet automatisch opnieuw starten doordat iemand een deur sluit of een scannergebied verlaat. Een bewust bediende reset buiten de gevarenzone, met voldoende zicht op de cel, is meestal noodzakelijk. In grotere cellen kan aanvullend een ontsnappingsmogelijkheid of noodontgrendeling nodig zijn voor personen die zich binnen de afscherming bevinden.
Een noodstop is daarbij geen alternatief voor een goed ontworpen zonebeveiliging. De noodstop is bedoeld voor een noodsituatie en moet bereikbaar zijn, maar voorkomt niet dat iemand ongemerkt een gevaarlijk gebied betreedt. De basis blijft: toegang voorkomen, beweging tijdig stoppen en een veilige herstart beheersen.
Houd rekening met de dagelijkse praktijk
De beste veiligheidsmaatregel is niet effectief als operators eromheen moeten werken om hun taak uit te voeren. Een veelvoorkomend voorbeeld is een scanner die zo ruim is ingesteld dat deze bij iedere normale looproute de robot stilzet. De kans is dan groot dat medewerkers een route zoeken buiten de bedoeling van het ontwerp, of dat de beveiliging onder druk komt te staan.
Breng daarom al tijdens het ontwerp de werkstromen in kaart. Waar worden pallets neergezet? Waar staan gereedschappen en afvalcontainers? Welke onderdelen moeten handmatig worden gecontroleerd? Hoe rijdt een heftruck of AGV langs de cel? Een veilige looproute en voldoende ruimte voor onderhoud zijn net zo relevant als de positie van een sensor.
Markering op de vloer kan zones zichtbaar maken en helpt bij orde en gedrag, maar is op zichzelf geen beveiliging tegen robotbewegingen. Gebruik belijning als aanvulling op fysieke afscherming en functionele veiligheidsmaatregelen. Dat geldt ook voor waarschuwingsborden en signaallampen: ze informeren, maar vervangen geen risicoreductie.
Bij samenwerking tussen mens en robot is extra zorgvuldigheid nodig. Een cobot is niet automatisch veilig omdat hij een beperkte kracht of snelheid heeft. Het risico wordt bepaald door de volledige toepassing, inclusief gereedschap, werkstuk, contactpunten en mogelijke beknelling tussen robot en omgeving. Soms is een samenwerking zonder afscherming mogelijk, maar vaak zijn snelheids- en afstandsbewaking, begrensde werkruimtes of aanvullende bescherming nodig. De beoordeling moet aansluiten op de beoogde samenwerking en de relevante normering, waaronder ISO 10218 en waar van toepassing ISO/TS 15066.
Ontwerp de veiligheidsbesturing aantoonbaar
De fysieke zone en de veiligheidsbesturing horen bij elkaar. Een hekwerk met een deurcontact is pas effectief wanneer het signaal via een correct ontworpen veiligheidsketen de gevaarlijke beweging betrouwbaar uitschakelt. De vereiste betrouwbaarheid van die functie wordt bepaald op basis van de risicoanalyse, bijvoorbeeld als Performance Level volgens EN ISO 13849-1.
Dat vraagt om meer dan het aansluiten van een sensor op een veiligheidsrelais of safety-PLC. Denk aan de juiste architectuur, foutdetectie, bekabeling, resetlogica en validatie. Ook functies zoals veilige snelheid, veilige positie en veilige stop moeten passen bij de robotcontroller en de rest van de machine. Bij aanpassingen aan bestaande installaties is het verstandig om bestaande schema’s, veiligheidsfuncties en CE-documentatie eerst te beoordelen. Een nieuwe scanner kan gevolgen hebben voor de complete veiligheidsfunctie.
Valideer op locatie, onder realistische omstandigheden
Een ontwerp op papier is niet voldoende. Na installatie moeten de veiligheidsfuncties worden getest en gevalideerd. Daarbij wordt gecontroleerd of de robot stopt binnen de berekende tijd, of de veiligheidsvelden correct reageren en of alle toegangen veilig functioneren. Test ook de uitzonderingen: wat gebeurt er bij een storing, een spanningsonderbreking, een defecte sensor of een verkeerd bediende reset?
Leg de resultaten vast in een validatierapport en zorg dat tekeningen, instellingen en instructies overeenkomen met de gerealiseerde situatie. Deze documentatie ondersteunt niet alleen compliance, maar maakt toekomstig onderhoud en wijzigingen beheersbaar. Een onderhoudsmonteur moet kunnen begrijpen welke veiligheidsfunctie hij voor zich heeft voordat hij een component vervangt of instellingen wijzigt.
Beheer wijzigingen en train de betrokken medewerkers
Robotcellen veranderen regelmatig. Een ander product, een nieuwe grijper, hogere cyclussnelheid of gewijzigde palletopstelling kan de risicoanalyse beïnvloeden. Behandel dergelijke wijzigingen niet als een puur productievraagstuk. Beoordeel vooraf of de reikwijdte, stopafstand, afscherming, veiligheidslogica of instructies moeten worden aangepast.
Training maakt het ontwerp pas werkbaar. Operators moeten weten wat de zones betekenen, hoe zij veilig toegang krijgen en wat zij doen bij een storing. Onderhoudsmedewerkers hebben aanvullende kennis nodig over lockout-tagout, restenergie en veilig werken in instel- of handbedieningsmodus. Heldere instructies verminderen de kans dat een veilige voorziening in de praktijk wordt omzeild.
Wie veiligheidszones rond robots zorgvuldig inricht, creëert meer dan een afgebakende robotcel. U legt een veilige, voorspelbare werkwijze vast die productie, onderhoud en logistiek ondersteunt. Een praktische beoordeling op locatie helpt om die vertaling van norm naar dagelijkse operatie goed te maken – zeker bij bestaande installaties waar ruimte, routing en productiedruk al gegeven zijn.
