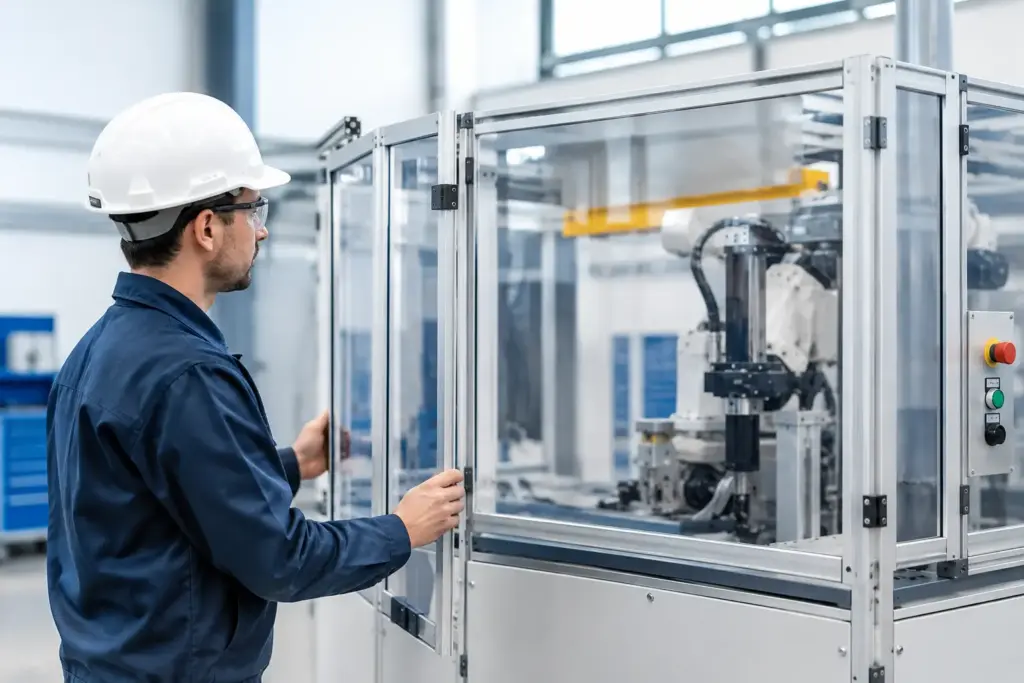

Een machine staat zelden op zichzelf. Operators moeten materiaal aanvoeren, storingen oplossen, gereedschap wisselen en onderhoud uitvoeren. Precies daar ontstaat de vraag: kiest u voor vaste of modulaire machineafscherming? Beide oplossingen kunnen een gevaarlijke zone effectief afschermen, maar verschillen duidelijk in flexibiliteit, doorlooptijd en geschiktheid voor veranderingen in uw productieproces.
De juiste keuze begint daarom niet bij het type paneel, maar bij de machine, de risico’s en de manier waarop mensen er dagelijks mee werken. Een afscherming die technisch voldoet maar storingsherstel onnodig vertraagt, wordt in de praktijk een zwak punt. Een goed ontwerp beschermt mensen én ondersteunt een werkbare operatie.
Wat moet machineafscherming oplossen?
Machineafscherming voorkomt dat medewerkers onbedoeld in contact komen met bewegende delen, uitgeworpen producten, spanen, hete oppervlakken of andere gevaren. De afscherming vormt vaak een fysieke scheiding tussen mens en machine. Afhankelijk van de risicoanalyse kan zij worden aangevuld met afgeschermde toegangen, deuren met veiligheidsschakelaars, veiligheidshekken of lichtschermen.
De vereiste oplossing hangt af van onder meer de stopafstand van de machine, de bereikbaarheid van gevaarlijke delen, de benodigde veiligheidsafstand en de frequentie waarmee toegang nodig is. Ook het soort werk telt mee. Een omkasting rond een volledig geautomatiseerde cel stelt andere eisen dan een afscherming bij een machine waar een operator meerdere keren per ploeg materiaal wisselt.
Een praktische afscherming houdt rekening met vier vragen:
- Welke gevaren moeten worden weggenomen of beperkt?
- Wie moet wanneer toegang hebben tot de machine?
- Hoe vinden onderhoud, reiniging en storingsherstel plaats?
- Blijft de oplossing bruikbaar bij een wijziging in de lay-out of procescapaciteit?
Pas wanneer deze vragen zijn beantwoord, wordt duidelijk of een vaste constructie of een modulair systeem het beste past.
Vaste machineafscherming: sterk bij een stabiele opstelling
Vaste machineafscherming is een constructie die specifiek voor één machine of productielijn wordt ontworpen en gemonteerd. Denk aan een stalen frame met plaatwerk, gaaspanelen, polycarbonaat ruiten of een combinatie daarvan. De constructie kan nauw aansluiten op machinecontouren, transportbanen, kabelgoten en bestaande bouwkundige delen.
Deze aanpak is vooral geschikt wanneer de opstelling langdurig gelijk blijft en de afscherming een complexe vorm moet volgen. Bij machines met specifieke uitstulpingen, beperkte ruimte of hoge eisen aan geluidsreductie en afscherming van procesresten biedt maatwerk duidelijke voordelen. Ook wanneer een gesloten omkasting nodig is om bijvoorbeeld vonken, vloeistoffen of spanen binnen de cel te houden, ligt een vaste oplossing vaak voor de hand.
Een vast systeem kan bovendien integraal worden opgenomen in het machineontwerp. Deuren, inspectieluiken, veiligheidsschakelaars en kabeldoorvoeren krijgen dan direct een logische positie. Dat zorgt voor een nette, doelgerichte uitvoering met weinig improvisatie op de werkvloer.
Daar staat tegenover dat aanpassingen meestal meer werk vragen. Wanneer een robotcel wordt verlengd, een transportbaan verhuist of extra apparatuur wordt toegevoegd, moet een vast frame vaak worden aangepast of deels opnieuw worden gebouwd. Dat is geen bezwaar in een stabiele productieomgeving, maar wel een relevant aandachtspunt bij geplande groei of frequente productwisselingen.
Wanneer vast maatwerk de beste keuze is
Kies eerder voor vaste machineafscherming als de installatie weinig verandert, de beschikbare ruimte beperkt is of een hoge mate van integratie nodig is. Dat geldt ook wanneer de afscherming meer moet doen dan alleen toegang beperken, bijvoorbeeld het beheersen van geluid, stof, vloeistoffen of wegvliegende delen.
De investering zit dan niet alleen in materiaal en montage, maar ook in engineering. Die voorbereiding is waardevol: een goed ingemeten en doordacht ontwerp voorkomt dat deuren conflicteren met looproutes, dat reiniging lastig wordt of dat onderhoudsmonteurs omwegen moeten maken.
Modulaire machineafscherming: flexibel en overzichtelijk
Modulaire machineafscherming bestaat uit gestandaardiseerde staanders, panelen, deuren en verbindingselementen. De delen zijn binnen vaste systeemmaten te combineren. Daardoor kan een afscherming vaak snel worden opgebouwd, aangepast of uitgebreid zonder dat voor ieder onderdeel nieuw maatwerk nodig is.
Dit type afscherming past goed bij robotcellen, assemblagelijnen, verpakkingsmachines en logistieke automatisering. Zeker in omgevingen waar machines geregeld worden verplaatst, productielijnen groeien of processtappen veranderen, biedt modulariteit praktische voordelen. Een extra toegang, een langere zijwand of een andere looproute is doorgaans eenvoudiger te realiseren dan bij een volledig gelaste constructie.
Ook bij gefaseerde projecten is dat nuttig. Een bedrijf kan een eerste cel afschermen en later, wanneer de capaciteit toeneemt, dezelfde lijn doorzetten rond aanvullende apparatuur. De uitstraling en veiligheidsfilosofie blijven dan consistent, terwijl de investering kan meelopen met de ontwikkeling van de installatie.
Modulair betekent overigens niet automatisch dat alles standaard is. De sterkte zit juist in de combinatie van standaardcomponenten met een ontwerp dat is afgestemd op de situatie. De positionering van deuren, de draairichting, de hoogte van panelen en de koppeling met veiligheidscomponenten bepalen of het systeem in de praktijk goed werkt.
De aandachtspunten bij een modulair systeem
Een modulair systeem heeft grenzen. Bij zeer afwijkende machinevormen, bijzondere hoogteverschillen of eisen aan volledige procesinsluiting kan extra maatwerk nodig zijn. Ook bij krappe ruimtes kunnen vaste paneelmaten leiden tot minder optimale aansluitingen. Een goede inmeting voorkomt dat pas tijdens de montage blijkt dat een deur niet volledig opent of een servicepunt slecht bereikbaar blijft.
Let daarnaast op de functie van de toegang. Een deur in een afscherming is niet alleen een doorgang. Als toegang tot een gevaarlijke zone mogelijk is voordat de machine veilig stilstaat, zijn passende veiligheidsvergrendeling, stopfuncties en een juiste integratie met de machinebesturing nodig. Het hekwerk alleen maakt een installatie niet veilig.
Vergelijk vaste of modulaire machineafscherming per situatie
De keuze is in de kern een afweging tussen optimale inpassing en veranderbaarheid. Vaste afscherming is vaak de logische oplossing voor een unieke, permanente machineopstelling. Modulaire afscherming is meestal aantrekkelijker wanneer flexibiliteit, snelle uitbreiding en hergebruik van componenten zwaar wegen.
Bij onderhoud speelt hetzelfde verschil. Een vaste omkasting kan zeer doelgericht worden voorzien van luiken of demontabele delen op precies de juiste plekken. Bij een modulair systeem zijn deuren en uitneembare panelen eenvoudiger te verplaatsen wanneer onderhoudsroutines veranderen. De beste optie hangt dus niet alleen af van de huidige onderhoudstoegang, maar ook van toekomstige wijzigingen aan de machine.
Kosten moeten eveneens breder worden bekeken dan de aanschafprijs. Maatwerk vraagt vaak meer engineering en productietijd, maar kan op lange termijn efficiënt zijn als de situatie onveranderd blijft. Een modulair systeem kan sneller inzetbaar zijn en biedt mogelijk restwaarde doordat onderdelen bij een herinrichting opnieuw worden gebruikt. Als een lijn over twee jaar waarschijnlijk verandert, is die flexibiliteit vaak relevant in de totale kostenafweging.
Begin met risicoanalyse en werkproces
Een veilige afscherming ontstaat niet door alleen de omtrek van de machine op te meten. Breng eerst alle gebruikssituaties in beeld: normaal produceren, instellen, omstellen, reinigen, storing verhelpen en gepland onderhoud. Juist bij de minder frequente werkzaamheden worden afschermingen soms tijdelijk verwijderd of deuren geopend. Daar moet het ontwerp rekening mee houden.
Bepaal vervolgens welke gevaren aanwezig zijn en welke veiligheidsfunctie de afscherming moet vervullen. Is alleen fysiek contact voorkomen voldoende, of moet toegang worden bewaakt en de machine veilig stoppen? Moet een operator zicht houden op het proces? Is er een nooduitgang of brede toegang nodig voor gereedschap en componenten? Deze keuzes beïnvloeden zowel de constructie als de benodigde veiligheidssensoren en besturing.
De relevante normen en de resultaten van de risicobeoordeling vormen hierbij het uitgangspunt. Veiligheidsafstanden, maaswijdte, hoogte en stabiliteit zijn geen esthetische details. Ze bepalen of personen daadwerkelijk buiten de gevarenzone blijven. Een oplossing die er degelijk uitziet, kan alsnog tekortschieten wanneer een opening te groot is of een paneel te dicht bij een bewegend deel staat.
Van ontwerp naar een werkbare installatie
De overgang van ontwerp naar montage verdient dezelfde aandacht als de keuze voor het systeem. Controleer vóór plaatsing de werkelijke maatvoering, vloersituatie, kabelroutes en beschikbare vluchtwegen. Stem de montage af met productie en onderhoud, zodat stilstand beheersbaar blijft en de machine na oplevering veilig kan worden vrijgegeven.
Na installatie hoort ook een duidelijke overdracht. Medewerkers moeten weten welke deuren toegang geven, wat zij moeten doen bij een storing en waarom onderdelen niet mogen worden verwijderd of overbrugd. Bij wijzigingen aan de machine, software of lay-out moet opnieuw worden beoordeeld of de afscherming en veiligheidsfuncties nog passend zijn.
Promasafe kan dit traject begeleiden van risicoanalyse en engineering tot levering, montage en instructie. Daarmee wordt de keuze tussen vaste en modulaire machineafscherming geen losse productbeslissing, maar onderdeel van een oplossing die aansluit op uw machine én uw dagelijkse werkproces.
Kijk daarom verder dan wat vandaag precies past. De beste afscherming is de oplossing die risico’s aantoonbaar beheerst, toegang logisch organiseert en ook bij onderhoud of toekomstige aanpassingen veilig blijft functioneren.
