Een open toegang naast een draaiende transportband, robotcel of verpakkingsmachine lijkt soms handig voor onderhoud of het oplossen van kleine storingen. Juist daar ontstaan echter risico’s: medewerkers kunnen het gevarengebied betreden terwijl de machine nog beweegt, opstart of restenergie bevat. Een veiligheidshek rond machines plaatsen is daarom geen los bouwkundig project, maar een maatregel die moet aansluiten op de risico’s, de machinebesturing en de dagelijkse werkwijze.
Een goed ontworpen afscherming houdt mensen uit het gevarengebied, zonder onderhoud, omstellen en materiaaltoevoer onnodig ingewikkeld te maken. Dat vraagt om een praktische aanpak waarin engineering en operatie samenkomen.
1. Begin met de risico’s, niet met het hekwerk
De juiste afscherming volgt uit een risicoanalyse. Kijk daarbij niet alleen naar de normale productiesituatie, maar juist ook naar situaties waarin medewerkers dicht bij de machine komen. Denk aan het verhelpen van storingen, reinigen, omstellen, proefdraaien, onderhoud en het verwijderen van vastgelopen product.
Breng per zone in kaart welke gevaren aanwezig zijn. Dat kunnen bewegende machineonderdelen, knelpunten, snijgereedschap, hete delen, uitgeworpen materiaal of onverwachte bewegingen zijn. Beoordeel vervolgens wie toegang nodig heeft, hoe vaak dit gebeurt en of de machine bij toegang volledig moet stoppen.
Dit voorkomt een veelgemaakte fout: een hek plaatsen rond de zichtbare machine, terwijl bijvoorbeeld de invoer, uitvoer of een achterliggende onderhoudszone buiten beeld blijft. Ook een ruimte waar een medewerker kan worden ingesloten, verdient expliciete aandacht.
2. Bepaal de grens van het gevarengebied
De fysieke positie van een veiligheidshek is bepalend voor de werking ervan. Staat het hek te dicht op een gevaarlijk onderdeel, dan kan iemand mogelijk door de spijlen, onder de afscherming of over de bovenzijde alsnog het gevarengebied bereiken. Staat het te ver weg, dan neemt de benodigde vloeroppervlakte toe en kan de logistieke route onpraktisch worden.
Veiligheidsafstanden moeten worden afgestemd op de openingen in het hekwerk, de hoogte van de afscherming en het bereik van personen. EN ISO 13857 biedt hiervoor uitgangspunten. EN ISO 14120 beschrijft eisen en aandachtspunten voor vaste en beweegbare afschermingen.
In de praktijk is een standaardpaneelmaat zelden het enige antwoord. Kolommen, kabelgoten, transportbanen en bestaande machineframes vragen vaak om maatwerk. Het doel blijft hetzelfde: er mogen geen bereikbare openingen ontstaan die de beschermende functie ondermijnen.
3. Kies vaste panelen of toegangsdeuren bewust
Een vaste afscherming past bij delen van een machine waar tijdens normaal gebruik geen toegang nodig is. Denk aan een zone achter een machine of een aandrijving die alleen bij gepland onderhoud bereikbaar hoeft te zijn. Vaste panelen zijn overzichtelijk, sterk en beperken de kans dat een toegangspunt onnodig open blijft.
Waar regelmatige toegang nodig is, zijn deuren of schuifpanelen praktischer. De keuze hangt af van de beschikbare ruimte, de looproutes en de aard van het werk. Een draaideur kan eenvoudig en betrouwbaar zijn, maar heeft vrije draaicirkel nodig. Een schuifdeur bespaart ruimte, terwijl een bredere dubbelvleugelige deur nodig kan zijn voor gereedschap, pallets of onderhoudsmateriaal.
Maak bovendien onderscheid tussen toegang voor operators en toegang voor onderhoud. Een operator moet een kleine storing wellicht snel kunnen verhelpen volgens een veilige, vastgelegde procedure. Voor onderhoud is vaak een bredere toegang nodig, gecombineerd met energie-isolatie en lockout-tagout. Als alle werkzaamheden door dezelfde deur en procedure moeten lopen, ontstaat al snel druk om veiligheidsstappen over te slaan.
4. Koppel elke toegang aan de juiste veiligheidsfunctie
Een deur in een machineafscherming is pas een veiligheidsvoorziening als openen leidt tot een veilige toestand. Meestal gebeurt dit met een veiligheidsschakelaar of vergrendeling die is opgenomen in de veiligheidsbesturing. Bij het openen van de deur stopt de gevaarlijke beweging, of kan deze niet starten.
Welke oplossing nodig is, hangt af van de uitlooptijd van de machine. Komt een bewegend deel direct tot stilstand, dan kan een deur met veiligheidsinterlock voldoende zijn. Loopt een machine na, bijvoorbeeld door een zware roterende massa, dan kan een vergrendeling nodig zijn die de deur gesloten houdt totdat het gevaar is verdwenen.
De veiligheidsschakelaar moet bestand zijn tegen de praktijk. Een losse actuator, een eenvoudig te omzeilen montagepositie of een schakelaar die slecht bereikbaar is voor inspectie, levert schijnveiligheid op. Ook de veiligheidsfunctie zelf moet worden beoordeeld. Daarbij spelen onder meer EN ISO 14119 voor interlocks en EN ISO 13849-1 voor de prestaties van veiligheidsgerelateerde besturingen een rol.
5. Houd rekening met productie, onderhoud en logistiek
Een afscherming die op papier klopt maar een dagelijkse handeling blokkeert, wordt in de praktijk een bron van frustratie. Medewerkers zoeken dan naar omwegen, zetten deuren vast of demonteren panelen tijdelijk. Dat is geen gedragsprobleem alleen, maar vaak een signaal dat het ontwerp onvoldoende aansluit op de operatie.
Bespreek daarom vooraf met operators, technische dienst en productieplanning waar materiaal wordt aangevoerd, waar storingen optreden en welke hulpmiddelen nodig zijn. Let op de ruimte voor palletwagens, heftrucks, onderhoudskarren en vluchtwegen. Zorg ook voor voldoende zicht op het proces. Transparante panelen of gaas kunnen bijdragen aan toezicht, mits de gekozen uitvoering past bij het risico en de omgeving.
Bij machines met frequente handmatige invoer is een volledig gesloten hek niet altijd de beste oplossing. Soms is een combinatie met veiligheidssensoren, een veilige invoeropening of een andere machinebesturingsoplossing beter werkbaar. De maatregel moet het risico aantoonbaar reduceren zonder een nieuw operationeel knelpunt te creëren.
6. Plan de montage zonder onnodige stilstand

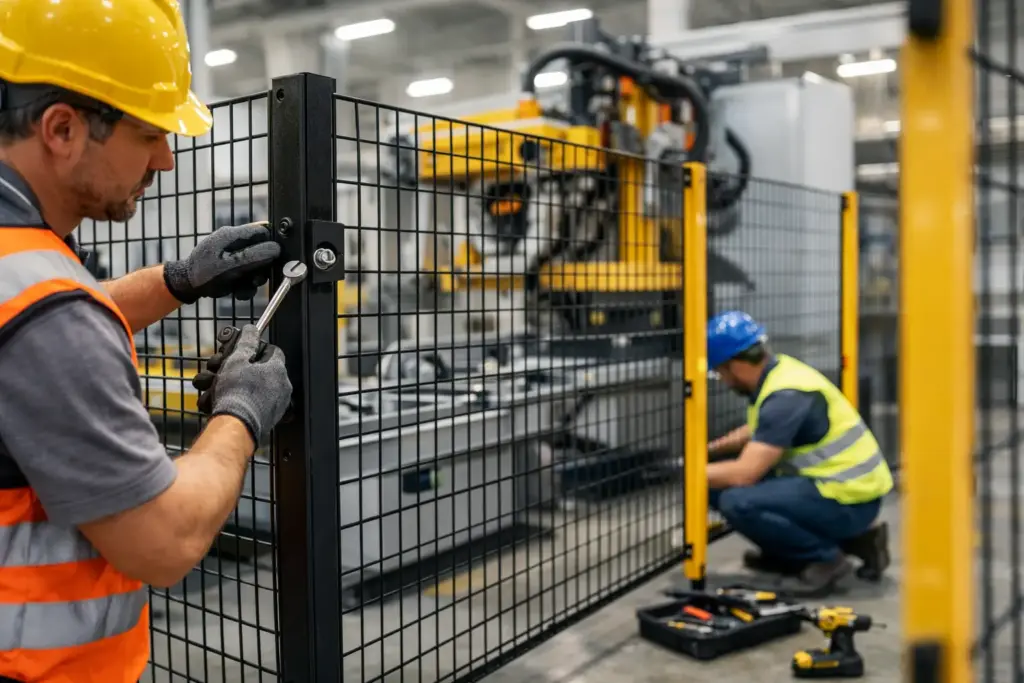

Een veiligheidshek rond machines plaatsen vraagt om goede voorbereiding op locatie. Meet de werkelijke situatie in, niet alleen de beschikbare lay-outtekening. Vloerafschot, leidingwerk, fundaties, vluchtdeuren en afwijkende machineopstellingen kunnen van invloed zijn op de montage.
Plan de installatie per fase. Panelen en staanders kunnen vaak vooraf worden voorbereid, zodat de feitelijke montage tijdens een geplande productiestop plaatsvindt. Stem elektrische werkzaamheden, aanpassingen aan de besturing en mechanische montage op elkaar af. Een hek dat al staat terwijl de deurinterlock nog niet functioneert, mag niet als voltooide veiligheidsmaatregel worden beschouwd.
Na montage is een praktische eindcontrole nodig. Sluiten deuren correct? Is elke zone bereikbaar voor inspectie? Blijven logistieke paden vrij? En zijn alle bevestigingen, openingen en kabeldoorvoeren uitgevoerd zoals ontworpen? Deze controle voorkomt dat kleine afwijkingen pas zichtbaar worden wanneer de lijn weer op volle capaciteit draait.
7. Valideer, documenteer en instrueer gebruikers
De afronding bestaat niet alleen uit het plaatsen van de laatste staander. Test alle veiligheidsfuncties onder realistische omstandigheden. Controleer of de machine stopt wanneer een deur wordt geopend, of herstart pas mogelijk is na een bewuste reset en of niemand in het gevarengebied kan achterblijven zonder dat dit wordt opgemerkt.
Leg wijzigingen vast in de machineveiligheidsdocumentatie. Bij aanpassing van bestaande machines moet worden beoordeeld wat dit betekent voor de risicoanalyse, de veiligheidsfuncties en de verantwoordelijkheden rond CE-markering. De mate van wijziging is hierbij bepalend. Een afscherming toevoegen is niet automatisch een substantiële wijziging, maar de technische en functionele gevolgen moeten wel zorgvuldig worden beoordeeld.
Instructie is minstens zo praktisch als de techniek zelf. Operators moeten weten waarom een deur niet mag worden geblokkeerd en welke procedure geldt bij storingen. De technische dienst moet begrijpen hoe interlocks worden getest en onderhouden. Neem periodieke inspectie mee in het onderhoudsplan, vooral bij deuren, scharnieren, vergrendelingen en panelen die kans lopen op aanrijdschade.
Wanneer een totaaloplossing meerwaarde heeft
Bij een enkele, overzichtelijke machine kan de afscherming relatief rechttoe rechtaan zijn. In een productielijn met robots, transportbanen, meerdere toegangszones en intern transport is de samenhang complexer. Dan moeten hekwerk, deuren, veiligheidssensoren, besturing, aanrijdbeveiliging en werkprocedures als één veiligheidsconcept functioneren.
Promasafe kan hierbij ondersteunen van risicoanalyse en safety engineering tot levering, installatie en instructie. Dat maakt het mogelijk om technische keuzes direct te toetsen aan de praktische situatie op de werkvloer.
Een veiligheidshek is geslaagd wanneer medewerkers zonder discussie weten waar de veilige grens ligt, onderhoud goed uitvoerbaar blijft en de machine alleen kan draaien onder de juiste voorwaarden. Dat is de maatstaf die telt, elke productiedag opnieuw.
